上海晨辉科技股份有限公司

CHLMS 典型应用案例Chen Hui CLASSIC CASE

中国第一高楼 — 上海中心大厦，电源和信号SPD近4000套，全部采用Eurotect的《雷电保护智能管理系统》，从2014年运行至今，为国内超高层防雷保护智能管理系统提供第一个示范案例。

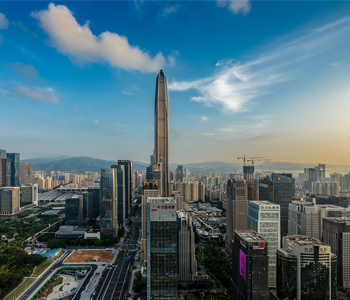

中国第二高楼 — 深圳平安金融中心大厦，全部防雷系统采用Eurotect的《雷电保护智能管理系统》。

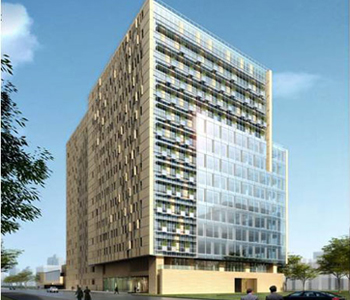

建设部智能建筑示范工程 — 建设部下属中国建筑设计院本部大楼，全部防雷系统采用Eurotect的《雷电保护智能管理系统》。

晨辉对智能防雷系统的理解

不管是主动监测，还是被动防护，安全防雷永远是唯一目标

目前防雷保护设备在运行中的安全隐患

电源SPD过载失效后的安全隐患

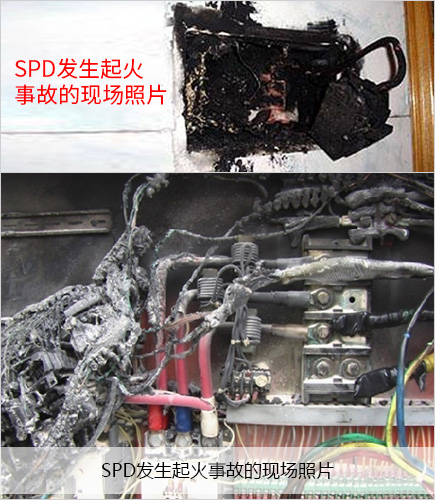

过电流保护装置失效导致SPD起火燃烧

SPD的核心元器件是氧化锌压敏电阻(MOV)，MOV劣化后的特性是局部绝缘下降，导致漏流上升，温度上升，如果SPD脱离器不能可靠动作，会引起SPD塑料外壳起火。

SPD失效脱扣以后，造成保护中断

合格的电源SPD在失效后会发生热脱扣，脱离供电线路，此时线路没有过电压保护。对于某些“保护优先”的供电设施是不允许的。

信号SPD过载失效后的安全隐患

信号SPD的失效模式有二种

1）开路模式 2）短路模式
以上二种失效模式对于要求连续信号传输的设备和系统是不能接受的，会导致数据误读、设备误动等严重后果。

所谓的“智能防雷”,应能解决此2大安全隐患

如何解决防雷安全隐患

How to solve the lightning safety hazards

CHLMS《雷电保护智能管理系统》采用工业级的SCADA（Supervisory Control And Data Acquisition）数据采集与监控系统，现场数据通过RS485通信到达智能网关服务器，该服务器将前端数据进行处理和缓存，同时作为工作站进行局部监控；网关服务器将处理后的数据通过Ethernet高速网络传输至管理中心的监控管理平台，实现“集中管理、分散控制”的监控架构。通过对浪涌保护器(SPD)运行参数的准确测量，实现SPD使用状态、劣化过程的实时监测，采样“劣化过程预警”和“完全失效报警”的二级报警方式，最终完成雷电保护的连续性、100%安全性，提高运行维护的智能化、网络化，同时降低了运行维护的成本。

提供预警和报警二级报警方式

预警 — 指在SPD完全劣化失效前，测量参数达到预设阈值，系统输出性能劣化预警，避免SPD因完全劣化后可能引起的次生灾害，比如电源SPD的起火，以及信号SPD的信号中断，此时仍有防雷保护功能；
报警 — 指SPD完全劣化后，通过开关量信号输出报警，此时防雷保护功能停止。

科学的测量技术

作为一种预警模式的检测技术，可以完全满足100%防雷安全的要求。
电源SPD的保护器件主要是氧化锌（ZnO)压敏电阻（MOV），根据GB/T 27746-2011《低压电器用金属氧化物压敏电阻器（MOV）技术规范》，判别压敏电阻（MOV）故障与劣化有6种模式，而唯一可以在工程中采用的是”C.4 漏电流爬升失效模式”。Eurotect通过测量每一个防雷模块的交流漏电流指标，准确判别SPD使用寿命过程，发出劣化预警和失效报警信号。
对于信号SPD，通过读取冲击电流的幅值和波形系数，对信号SPD的使用寿命做出检测和预警。

特别针对防雷系统而设计的数据采集和通信设备

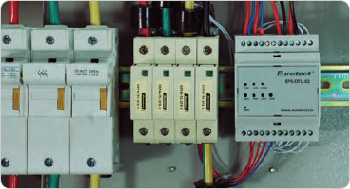

采用电流互感器作为测量SPD参数的传感器，RS485通信端口和智能网关的网络通信接口采用隔离技术防止感应浪涌的冲击，系统采用独立12V供电。各项措施都为了避免测量终端和数据传输设备在浪涌通过时，强大的脉冲电流对脆弱的A/D高速转换芯片等低压元件造成电磁干扰损害。

科学、灵活、可扩展的网络结构

得益于自主开发的智能网关服务器，可以将前端各种SPD的实时数据进行本地处理，极大地减轻了后台软件的处理压力，避免可能发生的数据集中报警时的运行缓慢，甚至死机的现象。由于智能网关具备数据处理和报警的功能，即使主机瘫痪，智能网关也可以实现子站的独立工作和数据保存基于智能网关服务器分布式的信息处理方式，从而可以任意数量地扩展前端SPD的数量。

强大的双向兼容性

除了SPD的状态监测，Eurotect的智能网关还可以接受其他比如视频监控、机房参数监控、大楼BA管理等各种标准信号输入，Eurotect的SPD数据采集器也可以作为独立单元，提供标准RS485通信协议，接入其他监控系统。

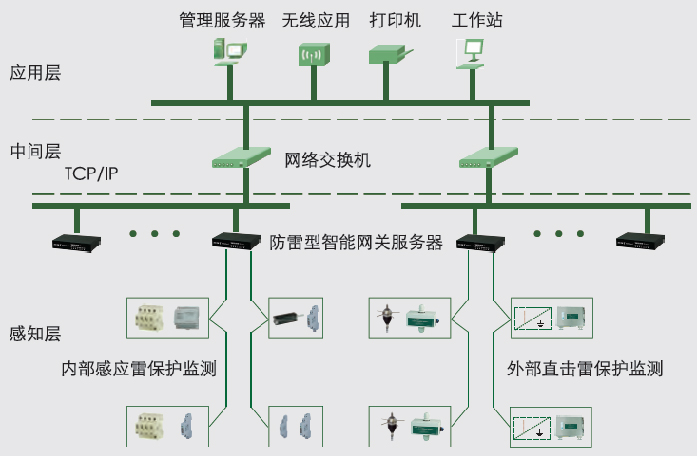

CHLMS 系统结构图Chen Hui CHILMS SYSTEM STRUCTURE

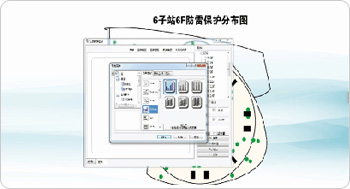

软件功能

SOFTWARE FUNCTION

后备过电流保护装置监测

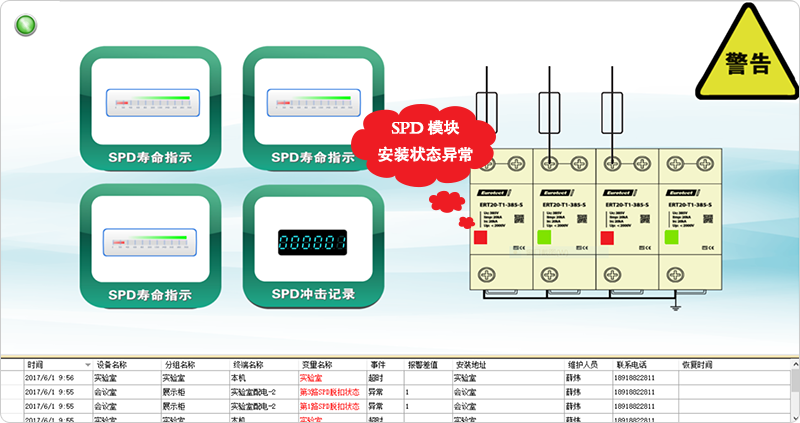

监测SPD模块安装状态

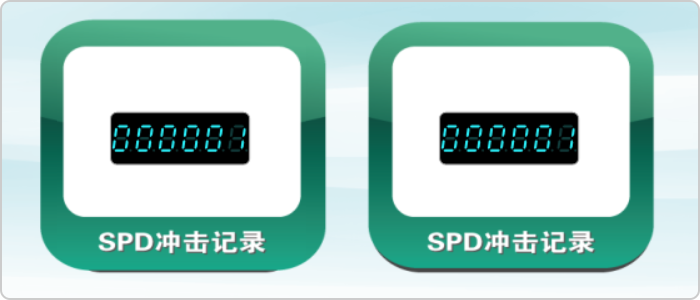

雷击计数
系统通信状态监测

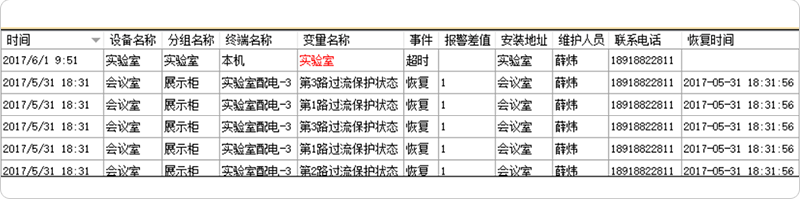

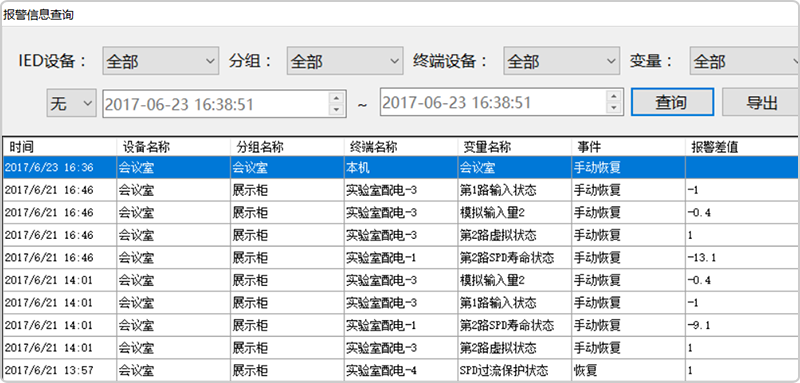

软件告警及管理

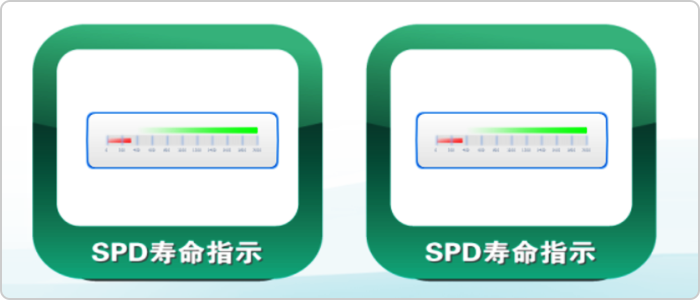

后备过电流保护装置是避免电源SPD过载失效后发生对地短路、起火事故的装置，其工作状态是非常重要的，SPD的寿命取决于其漏电流参数值的大小。

对于任何幅值大于1KA的雷击电流进行记录，同时记录雷击发生的时间，便于后续的雷击事故分析。

可以实现对任何通信节点的运行状态进行监测。
